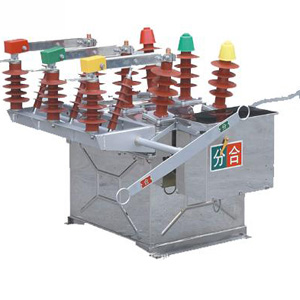

ZW8-12G真空断路器 户外柱上带隔离高压断路器

ZW8-12G柱上高压真空断路器

ZW8系列型号:
ZW8-12G/630-12.5  ZW8-12G/630-20  ZW8-12G/T630-12.5  ZW8-12G/T630-20 ZW8-12G/630-12.5 ZW8-12G/630-20  ZW8-12G/T630-12.5 ZW8-12G/T630-20 ZW8-12/1250-20  ZW8-12/1250-25  ZW8-12G/1250-20  ZW8-12G/1250-25 ZW8-12M/630-20     ZW8-12P/630-20
ZW8-12G柱上高压真空断路器产品概述:
ZW8-12型户外高压真空断路器是额定电压为12KV,三相交流50Hz的户外高压开关设备,主要用于城网和农网的配电系统中,作为分、合负荷电流、过载电流及短路电流之用。
该产品配用弹簧储能操作机构,可手动操作、电动操作和遥控分合闸操作。可在断路器加上装隔离开关。
ZW8-12M 永磁高压真空断路器,融合了当今世界最新的永磁机构与环氧树脂整体浇注固态绝缘工艺等先进技术,并采用了真空开断技术,具有电寿命长、开断可靠和长期完全 免维护的特点。外绝缘采用进口户外专用型环氧树脂整体浇注而成,具有耐紫外线,防闪络,抗污染等优点。本产品完全无油,无SF6,免维护,不污染环境。采 用先进的永磁机构,机械性能稳定可靠;并装有手动分、合闸机构,必要时可现场手动分、合闸操作。该产品具有体积小、重量轻、操作方便、运行可靠、无污染、 免维护等诸多优点。
ZW8-12G柱上高压真空断路器型号及含义:

ZW8-12G柱上高压真空断路器产品主要特性:
环氧树脂固体绝缘、无油、无SF6、对环境无危害
真空开断、纵向磁场灭弧、稳定可靠
进口户外专用型环氧树脂,耐紫外线、防闪络,不易老化
永磁操作机构,免维护,可长期可靠工作
双稳态永磁机构,不会退磁,可永久使用
机械寿命最少可以达到20000次以上
结构紧凑、体积小、重量轻,便于安装和运输
箱体经过特殊处理,无锈蚀,可保持外形持久美观(可选用不锈钢箱体)
采用高智能型微机控制器,提供多种功能,可满足用户的各种要求
可配FTU实现远方控制、监视以及实现SCADA功能
ZW8-12户外高压真空断路器应用与特点
ZW8-12户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能,电动分、合闸,亦可实现手动储能和手动分、合闸。
ZW8A-12是由ZW8-12断路器与隔离刀组合而成的,称为组合断路器,可作为分段开关使用。
一、ZW8-12柱上高压真空断路器应用与特点:
ZW8-12户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能,电动分、合闸,亦可实现手动储能和手动分、合闸。
ZW8A-12是由ZW8-12断路器与隔离刀组合而成的,称为组合断路器,可作为分段开关使用。
二、ZW8-12柱上真空断路器使用环境条件:
环境温度:上限+40t下限-30。C
海拔高度:《1000m
风压:≤700Pa(相当风速34m/s)
空气污秽程度:III级
无经常性剧烈震动
三、ZW8-12柱上真空断路器组成结构:
1)整体结构为三相共箱式
2)真空灭弧室
3)弹簧操动机构
4)绝缘系统
5)导电回路
6)箱盖、箱体
7)密封件
四、ZW8-12柱上真空断路器特点:
1)根据用户需要可安装50/5,100/5,200/5,400/5,630/5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘
2)内置多抽头电流互感器可作为过电流保护之用
3)采用双绕组电流互感器可作为保护和计量用
4)若加装电压互感器、自动重合控制器、自动分段控制器,可实现配电保护自动化和“四遥” (遥测、遥信、遥控、遥调)功能加装了复合控制器(消除合闸涌流)。
5)可加装隔离开关
五、ZW8-12柱上真空断路器订货须知:
订货时用户需提供下列技术资料:
1)断路器型号、名称、数量。
2)额定电流,额定短路操作电流。
3)操作方式、操作电压。
4)配备电流互感器电流比。
5)使用场合。

外形及安装尺寸

使用环境条件
1、周围空气温度:上限+40度,下限—40度;
2、海拔:≤2000m(若海拔增高,则额定绝缘水平相应提高);
3、风压:不超过700Pa(相当于风速34m/s)
4、地震烈度:不超过8度;
5、污秽等级:Ⅳ级;
6、最大日温差:不超过25度;
7、相对湿度:日平均不大于95%,月平均不大于90%
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
