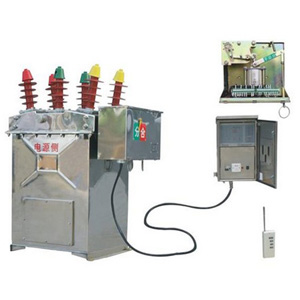

ZW8-12M柱上高压永磁真空断路器

ZW8-12M永磁真空断路器

ZW8系列型号:
ZW8-12M/630-12.5   ZW8-12M/630-20   ZW8-12M/T630-12.5   ZW8-12M/T630-20   ZW8-12G/630-12.5   ZW8-12G/630-20   ZW8-12G/T630-12.5   ZW8-12G/T630-20   ZW8-12/1250-20   ZW8-12/1250-25   ZW8-12G/1250-20   ZW8-12G/1250-25   ZW8-12M/630-20   ZW8-12P/630-20
ZW8-12M永磁真空断路器产品概述:

ZW8型永磁高压真空断路器ZW8-12M/630-20(以 下简称断路器)是三相交流50Hz,适用于额定电压为7.2~12kV的户外高压开关设备。断路器符合国标GB1984《高压交流断路器》及专业标准 JB3855《3.6~40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用,并适用于 频繁操作的场所。断路器具有多次开断和快速重合闸的能力。

ZW8型永磁高压真空断路器ZW8-12M/630-20,是我公司自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互 感器三大部分组成,三者通过航空插座及户外密封电缆进行电气连接,具有故障检测功能,保护控制功能和通讯功能,能可靠判断、检测开关进、出线侧的毫安级零 序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障。

断路器采用永磁操动机构,断路器机械寿命为3万次,3万次之内无需检修、调整,实现了高可靠,长寿命。

ZW8-12M永磁真空断路器型号及含义:


ZW8-12M柱上永磁高压真空断路器产品主要特性:
环氧树脂固体绝缘、无油、无SF6、对环境无危害
真空开断、纵向磁场灭弧、稳定可靠
进口户外专用型环氧树脂,耐紫外线、防闪络,不易老化
永磁操作机构,免维护,可长期可靠工作
双稳态永磁机构,不会退磁,可永久使用
机械寿命最少可以达到20000次以上
结构紧凑、体积小、重量轻,便于安装和运输
箱体经过特殊处理,无锈蚀,可保持外形持久美观(可选用不锈钢箱体)
采用高智能型微机控制器,提供多种功能,可满足用户的各种要求
可配FTU实现远方控制、监视以及实现SCADA功能
ZW8-12M户外永磁高压真空断路器应用与特点
ZW8-12M户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能,电动分、合闸,亦可实现手动储能和手动分、合闸。

ZW8A-12是由ZW8-12断路器与隔离刀组合而成的,称为组合断路器,可作为分段开关使用。


一、ZW8-12M柱上高压真空断路器应用与特点:
ZW8-12户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能,电动分、合闸,亦可实现手动储能和手动分、合闸。
ZW8A-12是由ZW8-12断路器与隔离刀组合而成的,称为组合断路器,可作为分段开关使用。
二、ZW8-12M柱上真空断路器使用环境条件:
环境温度:上限+40t下限-30。C
海拔高度:《1000m
风压:≤700Pa(相当风速34m/s)
空气污秽程度:III级
无经常性剧烈震动
三、ZW8-12M柱上真空断路器组成结构:
1)整体结构为三相共箱式
2)真空灭弧室
3)弹簧操动机构
4)绝缘系统
5)导电回路
6)箱盖、箱体
7)密封件
四、ZW8-12M柱上永磁真空断路器特点:
1)根据用户需要可安装50/5,100/5,200/5,400/5,630/5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘
2)内置多抽头电流互感器可作为过电流保护之用
3)采用双绕组电流互感器可作为保护和计量用
4)若加装电压互感器、自动重合控制器、自动分段控制器,可实现配电保护自动化和“四遥” (遥测、遥信、遥控、遥调)功能加装了复合控制器(消除合闸涌流)。
5)可加装隔离开关
五、ZW8-12M柱上真空断路器订货须知:
订货时用户需提供下列技术资料:
1)断路器型号、名称、数量。
2)额定电流,额定短路操作电流。
3)操作方式、操作电压。
4)配备电流互感器电流比。
5)使用场合。

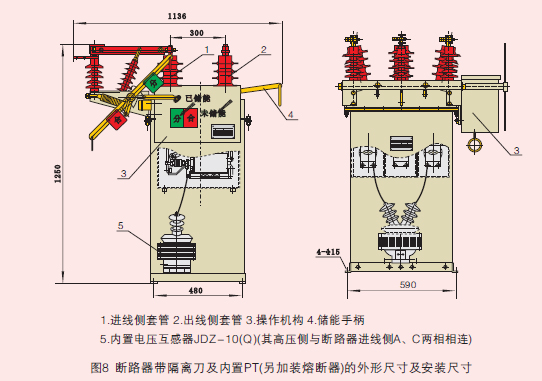

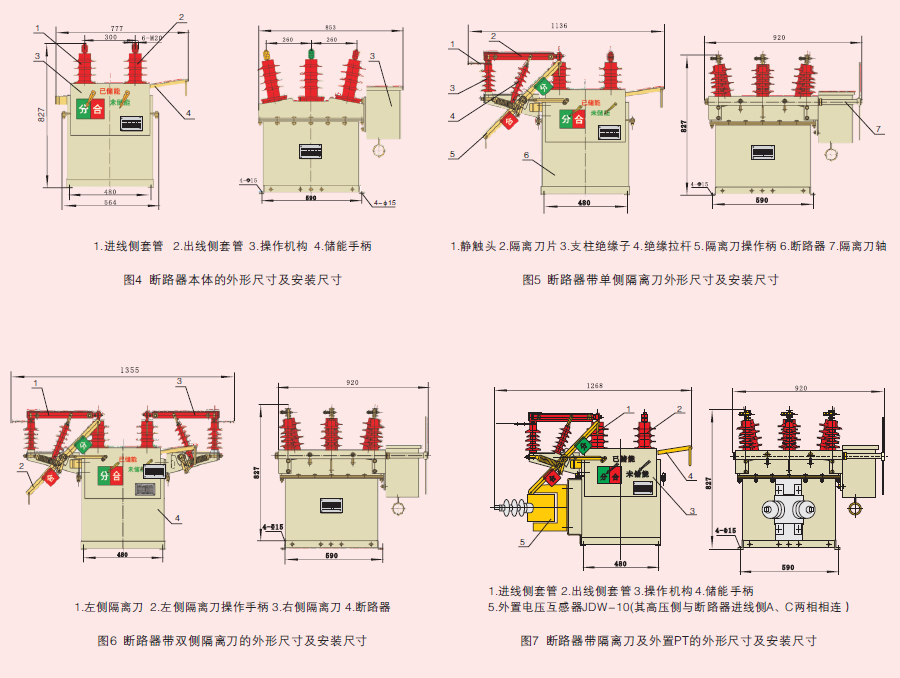

外形及安装尺寸

使用环境条件
1、周围空气温度:上限+40度,下限—40度;
2、海拔:≤2000m(若海拔增高,则额定绝缘水平相应提高);
3、风压:不超过700Pa(相当于风速34m/s)
4、地震烈度:不超过8度;
5、污秽等级:Ⅳ级;
6、最大日温差:不超过25度;
7、相对湿度:日平均不大于95%,月平均不大于90%

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
